| 絕緣子型式 | 交流鐘罩型 | ||||
| 國家標準型號 | XHP-100 | XHP1-100 | XHP2-100 | XHP3-100 | |

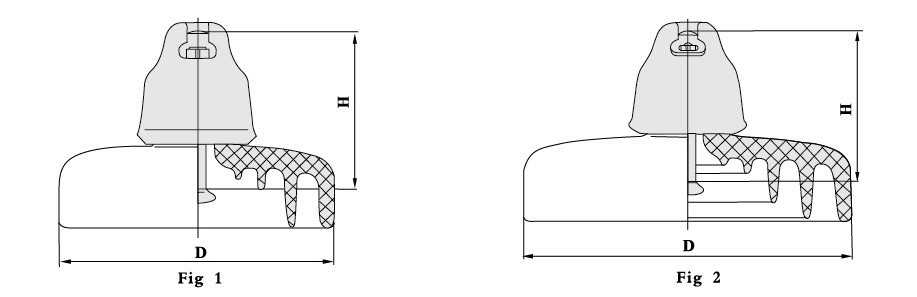

| 圖號 | 1 | 1 | 1 | 2 | |
| 額定機電破壞負荷（kN） | 100 | ||||
| 絕緣子等級 | U100BLP | U100BLP | U100BLP | U100BLP | |
| 公稱結構高度（mm） | 160 | 146 | 146 | 146 | |
| 公稱盤徑（mm） | 280 | 280 | 255 | 320 | |
| 公稱爬電距離（mm） | 430 | 450 | 432 | 555 | |
| 連接型式標記 | 16 | 16 | 16 | 16 | |
| 機電破壞負荷（kN） | 100 | 100 | 100 | 100 | |
| 例行拉伸負荷（kN） | 50 | 50 | 50 | 50 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 80 | 80 |
| 濕（kV） | 45 | 45 | 42 | 55 | |
| 雷電沖擊耐受電壓（kV） | 120 | 120 | 120 | 120 | |
| 工頻擊穿電壓（kV） | 120 | 120 | 120 | 120 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量（kg） | 7.9 | 7.6 | 7.9 | 11.0 | |
| 執(zhí)行標準 GB IEC AS BS IS | |||||
