| 絕緣子型式 | 交流普通型 | ||||
| 國家標準型號 | XP4-160 | XP7-160 | XP8-160 | XP9-160 | |

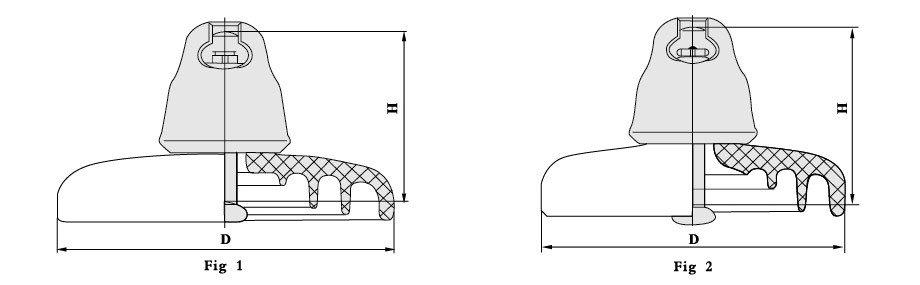

| 圖號 | 1 | 2 | 1 | 1 | |
| 額定機電破壞負荷（kN） | 160 | ||||
| 絕緣子等級 | U160BN | U160BL | U160BS | U160BM | |
| 公稱結構高度 | 155 | 170 | 146 | 155 | |
| 公稱盤徑 | 300 | 280 | 280 | 280 | |
| 公稱爬電距離 | 400 | 380/405 | 315 | 315 | |
| 連接型式標記 | 20 | 20 | 20 | 20 | |
| 機電破壞負荷（kN） | 160 | 160 | 160 | 160 | |
| 例行拉伸負荷（kN） | 80 | 80 | 80 | 80 | |
| 工頻耐受電壓 | 干（kV） | 75 | 75 | 70 | 70 |
| 濕（kV） | 45 | 45 | 40 | 40 | |
| 雷電沖擊耐受電壓（kV） | 110 | 110 | 105 | 105 | |
| 工頻擊穿電壓（kV） | 110 | 110 | 110 | 110 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量 | 8.2 | 8.8 | 7.5 | 7.9 | |
| 執行標準 GB IEC AS BS IS | |||||
