| 絕緣子型式 | 交流普通型 | |||
| 國家標準型號 | XP5-70 | XP5-70C | XP-80 | |

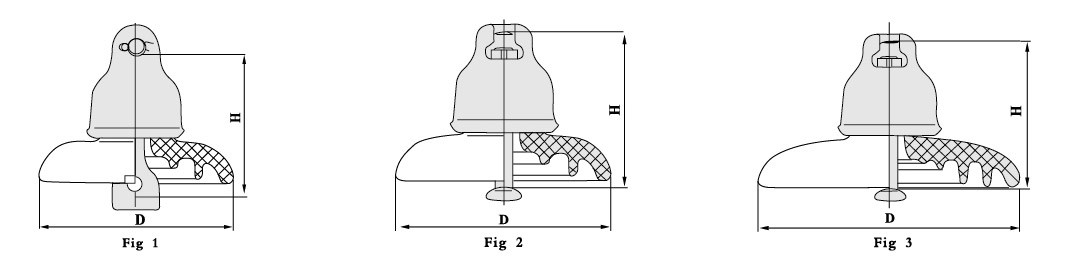

| 圖號 | 2 | 1 | 3 | |
| 額定機電破壞負荷（kN） | 70 | 80 | ||
| 絕緣子等級 | U70BL | U70C | U80BM/L | |
| 公稱結構高度 | 146 | 146 | 140/146 | |
| 公稱盤徑 | 200 | 200 | 255 | |
| 公稱爬電距離 | 210 | 210 | 295 | |
| 連接型式標記 | 16 | 16c | 160 | |
| 機電破壞負荷（kN） | 70 | 70 | 80 | |
| 例行拉伸負荷（kN） | 35 | 35 | 40 | |
| 工頻耐受電壓 | 干（kV） | 50 | 50 | 70 |
| 濕（kV） | 30 | 30 | 40 | |
| 雷電沖擊耐受電壓（kV） | 80 | 80 | 100 | |
| 工頻擊穿電壓（kV） | 110 | 110 | 110 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | |
| 重量 | 3.7 | 3.7 | 5.0 | |
| 執行標準 GB IEC AS BS IS | ||||
