| 工廠代號 | A1038 | A1039 | A1040 | ||

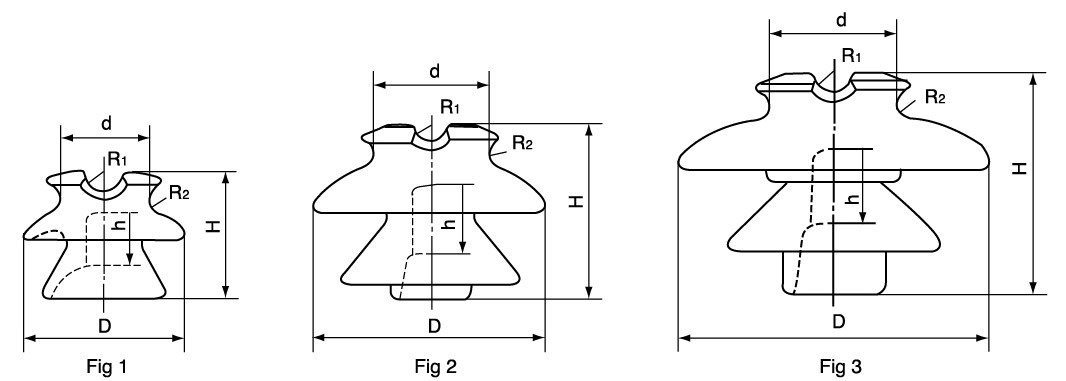

| 圖號 | 1 | 2 | 3 | ||
| 澳標(biāo)等級 | P-11-A | P-22-A | P-33-A | ||
| 主要尺寸 | H | 107 | 168 | 194 | |
| h | 40 | 63.5 | 63.5 | ||
| D | 140 | 228 | 279 | ||
| d | 76 | 113 | 113 | ||
| R1 | 16 | 16 | 16 | ||
| R2 | 13 | 13 | 13 | ||
| 額定電壓（kV） | 11 | 22 | 33 | ||
| 爬電距離 | 180 | 450 | 520 | ||
| 閃絡(luò)電壓（不小于） | 工頻（有效值） | 干 | 60 | 80 | 120 |
| 濕 | 32 | 60 | 80 | ||
| 50%沖擊（幅值） | 95 | 150 | 170 | ||
| 工頻擊穿電壓（kV） | 95 | 130 | 165 | ||
| 抗彎破壞負(fù)荷（kN） | 11 | 11 | 11 | ||
| 重量（kg） | 1.30 | 4.60 | 8.9 | ||
