| 工廠代號 | 1013 | A104 | A1015 | A1016 | A1017 | ||

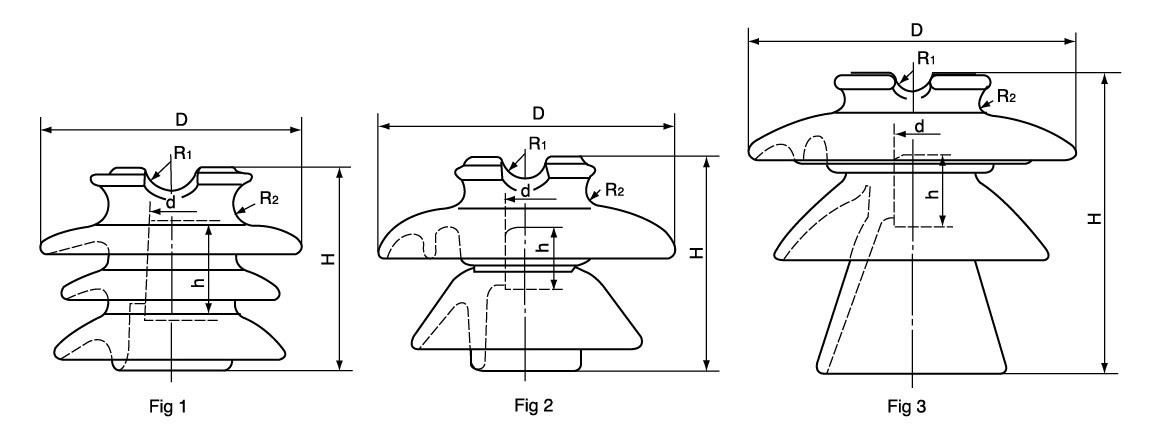

| 圖號 | 1 | 1 | 2 | 2 | 3 | ||
| 美標等級 | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
| 主要尺寸 | H | 146 | 165 | 191 | 241 | 318 | |
| h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
| D | 191 | 228 | 267 | 305 | 343 | ||
| d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
| R1 | 19 | 19 | 19 | 19 | 19 | ||
| R2 | 14 | 14 | 14 | 14 | 14 | ||
| 額定電壓（kV） | 11 | 22 | 33 | 36 | 36 | ||
| 爬電距離 | 330 | 430 | 533 | 685 | 865 | ||
| 閃絡電壓（不小于） | 工頻（有效值） | 干（kV） | 95 | 110 | 125 | 140 | 175 |
| 濕（kV） | 60 | 70 | 80 | 95 | 125 | ||
| 50%沖擊（幅值） | 正極性（Kv） | 150 | 175 | 200 | 225 | 270 | |
| 50% impulse | 負極性（Kv） | 190 | 225 | 265 | 310 | 340 | |
| 無線電干擾電壓 | 對地實驗 | 15 | 22 | 30 | 30 | 44 | |
| 1000千赫的最大值干擾電壓（μv） | 100 | 100 | 200 | 200 | 200 | ||
| 工頻擊穿電壓（最小值）（kV） | 130 | 145 | 165 | 186 | 225 | ||
| 干弧距離 | 178 | 210 | 241.3 | 285 | 356 | ||
| 抗彎強度 | 11 | 13.6 | 13.6 | 13.6 | 13.6 | ||
| 重量 | 3.7 | 53 | 7 | 10.8 | 13.5 | ||
