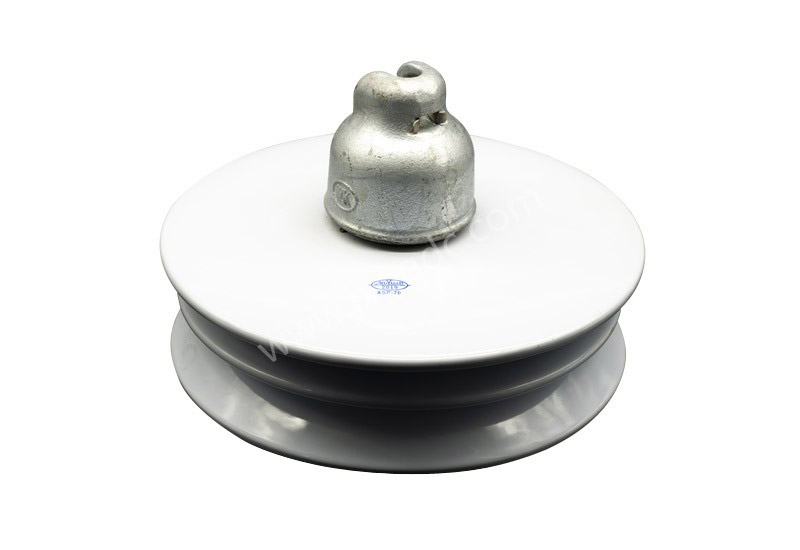

| 絕緣子型式 | 交流三傘型 | ||||||
| 國家標準型號 | XSP-70 | XSP-100 | XSP-160 | XSP-210 | XSP-240 | XSP-300 | |
| 額定機電破壞負荷（kN） | 70 | 100 | 160 | 210 | 240 | 300 | |
| 絕緣子等級 | U70BLP | U100BELP | U160BLP | U210BSP | U240BP | U300BP | |
| 公稱結構高度 | 146 | 155 | 170 | 170 | 170 | 195 | |
| 公稱盤徑 | 280 | 300 | 330 | 340 | 360 | 360 | |
| 公稱爬電距離 | 450 | 545 | 545 | 545 | 545 | 550 | |
| 連接型式標記 | 16 | 16 | 20 | 20 | 24 | 24 | |
| 機電破壞負荷（kN） | 70 | 100 | 160 | 210 | 240 | 300 | |
| 例行拉伸負荷（kN） | 35 | 50 | 80 | 105 | 120 | 150 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 90 | 90 | 90 | 90 |
| 濕（kV） | 42 | 45 | 50 | 50 | 50 | 50 | |
| 雷電沖擊耐受電壓（kV） | 120 | 125 | 130 | 130 | 130 | 130 | |
| 工頻擊穿電壓（kV） | 120 | 120 | 130 | 130 | 130 | 130 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓μV | 50 | 50 | 50 | 50 | 50 | 50 | |
| 重量 | 7.1 | 9.2 | 11.8 | 14.0 | 15.0 | 17.1 | |
| 執行標準 BG IEC BS IS | |||||||
