| 絕緣子型式 | 避雷線用懸式絕緣子 | ||||
| 國家標準型號 | XDP-70CN | XDP-70C | XDP-100CN | XDP-100C | |

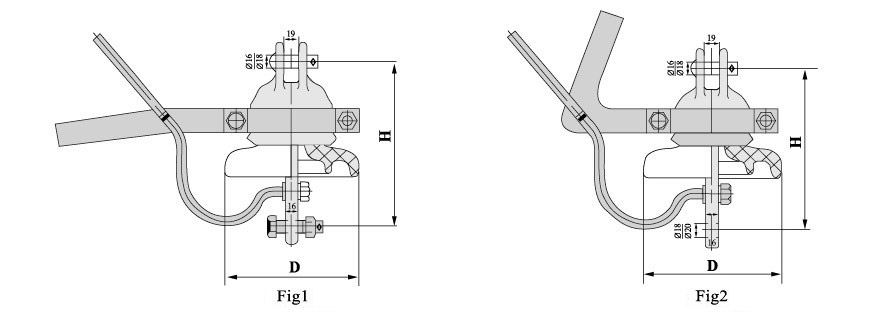

| 圖號 | 1 | 2 | 1 | 2 | |
| 額定機電破壞負荷（kN） | 70 | 100 | |||
| 公稱結構高度 | 200 | 200 | 210 | 210 | |
| 公稱盤徑 | 160/170 | 160/170 | 170 | 170 | |
| 公稱爬電距離 | 160/170 | 160/170 | 170 | 170 | |
| 絕緣子工頻濕耐受電壓（kV） | 30 | 30 | 30 | 30 | |
| 絕緣子工頻擊穿電壓（kV） | 110 | 110 | 110 | 110 | |
| 地線絕緣子工頻（干或濕）放電電壓（間隙距離20mm） | 上限值kV | 30 | 30 | 30 | 30 |
| 下限值kV | 8 | 8 | 8 | 8 | |
| 工頻恢復電壓250V（間隙距離15mm）時熄滅電弧電流（不小于） | 電感性電流A | 35 | 35 | 35 | 35 |
| 電容性電流A | 20 | 20 | 20 | 20 | |
| 電極耐弧能力（不小于） | 工頻電流kA | 10 | 10 | 10 | 10 |
| 時間kA | 0.2 | 0.2 | 0.2 | 0.2 | |
| 次數 | 2 | 2 | 2 | 2 | |
| 重量 | 4.2/4.6 | 4.2/4.6 | 5.8 | 5.8 | |
| 執行標準 JB/T 9680 | |||||
